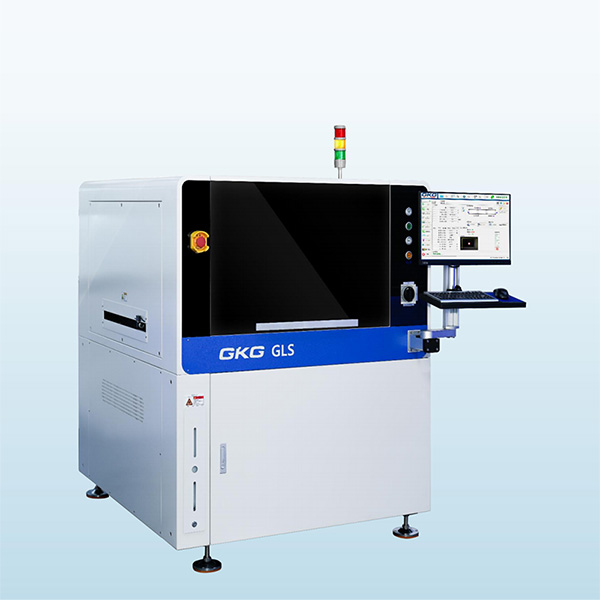

GKG全自動錫膏印刷機GLS

GKG GLS全自動錫膏印刷機主要由以下核心特點:

高精度對位系統：采用GKG專利數學運算模型，通過環形光和同軸光系統實現精準定位，支持01005等高精度印刷需求。頂升調節平臺:專用手動調節頂升平臺，可快速適應不同厚度PCB板的針頂升高度調節。

印刷頭組件：配備可編程懸浮自調整步進馬達驅動印刷頭，支持刮刀壓力、升降速度等參數軟件調節，并采用滑軌型刮刀系統提升穩定性。

清洗系統：支持干洗、濕洗、真空三種模式組合使用，新型擦拭膠條和加大真空吸力確保網孔殘留物清除。

光路系統：環形光與同軸光結合，亮度無極調節，可識別凹凸不平的Mark點，兼容鍍錫、噴錫等不同材質PCB。

控制系統：采用WindowsXPWin7操作系統界面，支持中英文切換及故障自診斷功能。

GKG GLS全自動錫膏印刷機核心特點

高精度與速度：GLS系列采用先進傳感技術，實現高精度印刷操作，同時具備快速批量處理能力。

多功能性：支持多種印刷工藝和材料(如金屬、玻璃、布料等)，兼容柔性生產需求。

智能化設計：配備loT監控系統，支持實時通信與動態優化，降低故障率。

兼容性：鋼網框裝夾系統支持快速更換不同尺寸網框，適應多機型生產。

GKG GLS全自動錫膏印刷機性能

重復定位精度:+12.5um@60,CPK≥2.0

重復印刷精度:+22um@6o,CPK>2.0

NCP-CT(不含清洗及印刷)：<7.5s

制程CT:5min

轉線CT:3min
