規范要求

新版(GB50974-2014)《消防給水及消火栓系統技術規范 》發布，2014年11月1日實施 。 規范第11.0.12條(強條)規定"消防水泵控制柜應設置機械應急啟泵功能,并應保證在控制柜內的控制線路發生故障時，由有管理權限的人員在緊急時啟動消防水泵"，其及條文解釋 ： 如果弱電信號故障或繼電器等故障不能自動或手動啟動消防泵時，應依靠消防泵房設置的機械應急啟動裝置啟動消防泵，此本條的規定使得消防泵只要供電正常的條件下，無論控制線路如何都能強制啟動，以保證火災撲救的及時性。

適用范圍

消防水泵一般采用全壓?jiǎn)?dòng)、軟啟動、自耦降壓?jiǎn)?dòng)、星三角降壓?jiǎn)?dòng)方式啟動，大型工廠消防水泵容量比較大，多采用軟啟動或 星三角降壓?jiǎn)?dòng)控制線路，節點多難免有控制線路故障情況，在火災緊急情況下，不能等故障修復后再啟動消防泵，可以通過強制機械應急手柄直接啟動消防泵。

機械應急啟動功能適用于所有的啟動方式，包括直接起泵軟啟動，新三角降壓?jiǎn)?dòng)自耦變壓器降壓?jiǎn)?dòng)等，均采用機械方式動作與主回路的運行接觸器，讓水泵電機直接全壓?jiǎn)?dòng)。

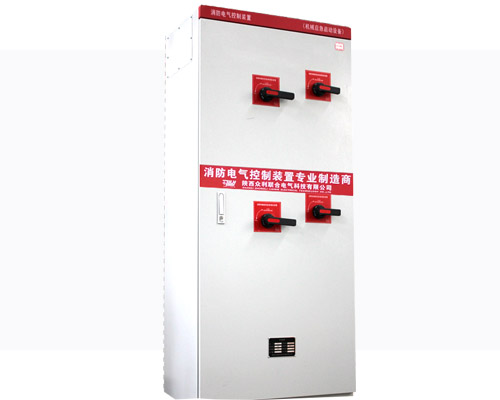

在火災緊急情況下，采用裝置于消防水泵控制柜上的強制機械應急手柄或單獨設置的機械應急啟動控制柜，直接使主回路交流接觸器吸合，全壓直接啟動消防泵。

應注意的問題

采用機械式應急啟動裝置，應注意下列問題：

1:應急機械啟動裝置依賴于采用機械的方式閉合接觸器，讓消防泵電動機全壓?jiǎn)?dòng)，故為消防泵供電的電源及保護裝置線纜均需按照電動機全壓?jiǎn)?dòng)進行設計，我們?cè)谶x擇電機保護開關時啟動電流倍數，一般按照下列情況考慮：

    全壓直接啟動：?jiǎn)?dòng)電流倍數一般為7le；

    星三角降壓?jiǎn)?dòng)：?jiǎn)?dòng)電流倍數一般為4le；

    變頻啟動：?jiǎn)?dòng)電流倍數一般為2le；

    軟啟動：?jiǎn)?dòng)電流倍數一般為3~7le可調，一般出廠設置5le；

2：一旦應急機械啟動手柄動作，通過限位開關控制接觸器的快速開閉，減少潛在的電弧和接觸器觸頭損傷，要求機械式閉合接觸器應瞬間吸合，觸頭吸合穩定。

3：設計中為消防泵提供備用電源的，柴油發電機組容量選擇應考慮這個時刻功率最大的一臺消防泵，全壓直接啟動時的電壓降需滿足規范要求值。

4：控制柜多為成套廠家配套提供，設計應提出要求在其控制系統回路上增加設置機械應急啟泵手柄或者設置單獨的機械應急啟動裝置，并置于控制柜面板上明顯位置以紅色標示。

5：應避免電弧對觸頭燒蝕影響交流接觸器的正常工作。交流接觸器在低壓電氣控制遠距離控制啟動頻繁的電機或者大型負載時經常用到，它是一種電磁式自動開關，是電力系統常見的控制電器，選擇與電機容量匹配的接觸器、確保電動機啟動時正常工作端電壓降質量不可忽視。

當端電壓下降時，使得交流接觸器的線圈電壓可能低于其吸合電壓，導致觸頭吸合不穩固，容易產生飛狐甚至燒毀觸頭。

6：消防重點單位應制定緊急預案。由有管理權限的人員在緊急時啟動消防水泵。

國外機械應急啟動裝置功能使用特點

在IEC國際電工標準和NFPA美國消防協會標準標準推薦的典型接線方案圖可以看出 :IEC和NFPA的接線方案中僅有一臺消防泵接線方案沒有設置備用泵，所以要求設置機械應急啟動裝置，為僅有一臺消防泵提供第2次起泵的可能性。

設置一臺消防泵的方案，在國外工程中是常態，也可以說是基于系統具備相當?shù)目煽啃陨峡紤]的。其控制柜電器控制回路故障因素是不能排除的。所以要求設置機械應急啟動裝置是必然的選擇，我們國家的規范要求與之有不同，所有為消防系統服務的泵組，都采用備用機組件與一些工程運行經驗國家也參照了國外相關規范要求，在消防泵控制柜上設置機械應急啟動裝置，其優點是加大了可靠性，缺點是增加了工程投資，提高了控制管理的要求。
